合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 電暈對BOPP薄膜表面張力、化學(xué)結(jié)構(gòu)、元素組成的影響
> 弱堿三元采出液油水界面動態(tài)界面張力、強度、等特性研究
> 藍(lán)黑墨水生產(chǎn)原料、配方和制作方法。
> 玻璃窗上水滴的運動控制影響因素及模型構(gòu)建
> 礦漿表面張力對黃鐵礦與磁黃鐵礦浮選回收率的影響（三）
> 咪唑類離子液體對不同煤塵潤濕性能的影響規(guī)律（下）
> 氟硅表面活性劑(FSS)水溶液表面張力、發(fā)泡力、乳化力測定（二）
> 二甲亞砜與二甲苯異構(gòu)體混合物的體積收縮與表面張力降低效應(yīng)（二）
> 不同溫度下氟碳鏈長度對表面活性劑理化性能的影響
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（二）
推薦新聞Info
-
> 二甲亞砜與二甲苯異構(gòu)體混合物的體積收縮與表面張力降低效應(yīng)（二）
> 二甲亞砜與二甲苯異構(gòu)體混合物的體積收縮與表面張力降低效應(yīng)（一）
> 表面能與表面張力對凍干制劑中“小瓶霧化”現(xiàn)象的影響機制研究
> 新型懸滴實驗系統(tǒng)的研制與二甲基亞砜/甲醇混合物表面張力測量（二）
> 新型懸滴實驗系統(tǒng)的研制與二甲基亞砜/甲醇混合物表面張力測量（一）
> 噻噸酮光敏劑體系：光電轉(zhuǎn)換與顯色特性的深度解析
> 溫度、締合強度、截斷半徑對球形空腔中締合流體界面張力的影響（二）
> 溫度、締合強度、截斷半徑對球形空腔中締合流體界面張力的影響（一）
> 一文讀懂什么是超微量天平
> LiF-CaF?-Yb?O?熔鹽體系表面張力的測定及其對Ni-Yb合金電解的指導(dǎo)意義（二）
界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機制、應(yīng)用潛力（三）
來源：應(yīng)用化學(xué) 瀏覽 324 次 發(fā)布時間:2025-10-30
2.3 NH2-PEG-GO、PA在水-油界面吸附動力學(xué)性能
為了進(jìn)一步研究NH2-PEG-GO、PA在水-正辛烷界面的吸附行為，利用Ward?Tordai方程，對NH2-PEG-GO、PA分子到界面的擴散系數(shù)進(jìn)行分析，初始吸附階段（t→0）和接近平衡吸附階段（t→∞）動態(tài)界面張力可用公式（3）和（4）進(jìn)行計算。
式中，R為氣體常數(shù)（J/（mol·K）），T為溫度（K），cp是本體溶液中NH2-PEG-GO或PA的摩爾濃度（mol/L），γ0是沒有分子吸附時水-正辛烷界面張力（N/m）。γeq為穩(wěn)態(tài)下的界面張力（N/m）。Γeq是平衡時的界面吸附量（mol/m2），可以根據(jù)Gibbs吸附等溫線（公式（5））求得。D1、D2為吸附初期和吸附平衡時的擴散系數(shù)。然而在吸附早期，水-油兩相的密度差可能會產(chǎn)生自然對流，同時吸附初期的界面張力下降快，不易統(tǒng)計，導(dǎo)致使用公式（3）擬合得到的D1可能會產(chǎn)生錯誤。因此，本文中僅使用公式（4）對NH2-PEG-GO、PA進(jìn)行吸附動力學(xué)分析。
對NH2-PEG-GO進(jìn)行分析，根據(jù)公式（4）線性擬合γt→∞~t-1/2的關(guān)系，得到擴散系數(shù)D2（圖4A）。根據(jù)圖4B可知，D2比Einstein-Stokes方程預(yù)期值（3.06×10-12 m2/s）小2~3個數(shù)量級，這表明在接近平衡吸附階段，布朗運動不是調(diào)控界面吸附的主要原因。圖4中為了實現(xiàn)單位統(tǒng)一，使用質(zhì)量濃度ρ來表示NH2-PEG-GO的濃度變化，而公式（4）中D2的計算需要NH2-PEG-GO的摩爾濃度cp，cp根據(jù)關(guān)系式cp=ρ/m，求得，其中m是NH2-PEG-GO的相對分子質(zhì)量約為2×106（輔助材料圖S2）。

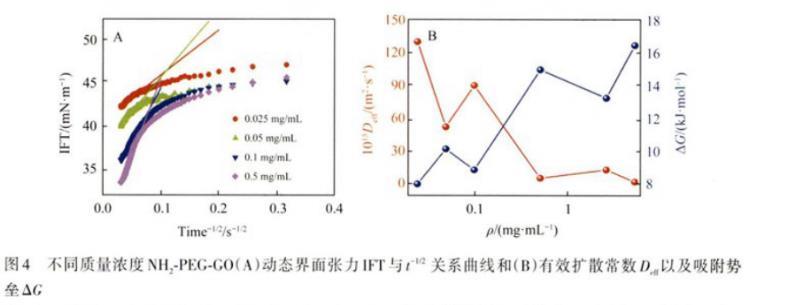

圖4不同質(zhì)量濃度NH2-PEG-GO（A）動態(tài)界面張力IFT與t-1/2關(guān)系曲線和（B）有效擴散常數(shù)Deff以及吸附勢壘ΔG
為了定量分析吸附能壘，將計算的擴散常數(shù)D2視為有效擴散常數(shù)Deff，通過Arrhenius關(guān)系式（公式（6））計算：
Deff=De－ΔG/RT（6）
計算得到了NH2-PEG-GO吸附能壘ΔG，如圖4B所示。發(fā)現(xiàn)隨著NH2-PEG-GO質(zhì)量濃度增加，吸附能壘增加，意味著NH2-PEG-GO的界面吸附受到了阻礙。
用同樣的方法，根據(jù)圖5中不同質(zhì)量濃度PA動態(tài)界面張力隨時間t-1/2變化，計算了PA向界面運動的擴散系數(shù)DPA，計算得到的DPA~1×10-10 m2/s，與表1中估算得到的PA擴散系數(shù)為同一數(shù)量級，這表明在低質(zhì)量濃度條件下，PA向界面吸附運動為擴散控制過程，這與之前文獻(xiàn)中報道的現(xiàn)象相一致。本節(jié)進(jìn)行的單組分吸附動力學(xué)解析將為下面的多（雙）組分共吸附動力學(xué)提供基準(zhǔn)和校準(zhǔn)。

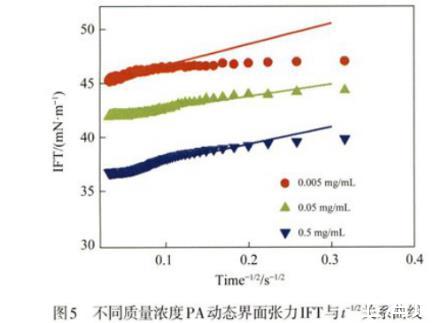

圖5不同質(zhì)量濃度PA動態(tài)界面張力IFT與t-1/2關(guān)系曲線
2.4 NH2-PEG-GO和PA在正辛烷/水界面的共吸附動力學(xué)
研究了PA和NH2-PEG-GO共存時界面張力的變化規(guī)律。測試了當(dāng)PA在油相中質(zhì)量濃度為0.5 mg/mL時，NH2-PEG-GO質(zhì)量濃度變化對水-油界面張力的影響（圖6B），并與不添加PA時（圖6A）的情況進(jìn)行了對比。發(fā)現(xiàn)0.5 mg/mL PA的添加，使得界面張力平衡時間明顯縮短，從大約700 s縮短為小于200 s，并且PA的添加，使得0.1和0.5 mg/mL NH2-PEG-GO在t<300 s時的界面張力下降曲線發(fā)生變化，此時0.5 mg/mL NH2-PEG-GO條件下，界面張力值更低，界面張力平衡時間更短（圖6B）。這是由于在界面上優(yōu)先吸附的PA與NH2-PEG-GO之間存在靜電相互作用，PA上的羧基能夠吸引更多帶氨基的NH2-PEG-GO向界面吸附，使界面被更快、更有效地覆蓋，因此二者之間具有協(xié)同相互作用。但0.5 mg/mL PA的存在對由NH2-PEG-GO吸附引起的平衡界面張力僅比不添加PA時降低了約3 mN/m。這意味著界面張力的降低主要是由于NH2-PEG-GO吸附導(dǎo)致的。可以推測，PA在水-油界面上更傾向于吸附到NH2-PEG-GO上，因此基本不影響平衡界面張力值。

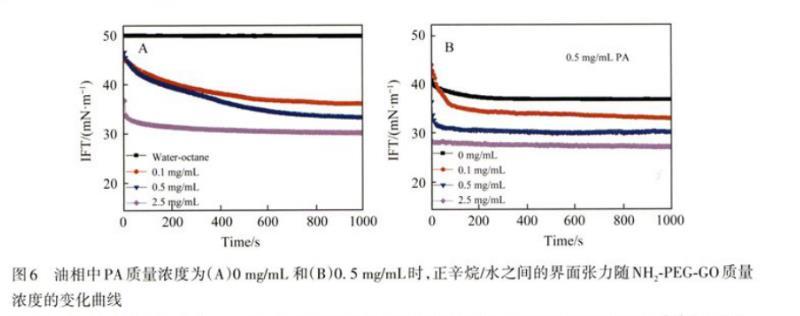

圖6油相中PA質(zhì)量濃度為（A）0 mg/mL和（B）0.5 mg/mL時，正辛烷/水之間的界面張力隨NH2-PEG-GO質(zhì)量濃度的變化曲線
